Carbon fietsframes uitgelegd: T800, T1000 en waarom het ertoe doet

Wat betekenen die T-nummers eigenlijk?

Als je carbon fietsen vergelijkt, kom je al snel termen tegen als T700, T800 en T1000. Die nummers verwijzen naar specifieke koolstofvezels van de Japanse fabrikant Toray Industries, de grootste producent van koolstofvezel ter wereld. Toray levert aan de luchtvaart, Formule 1 en inderdaad: de fietsindustrie.

Het T-nummer zegt iets over de treksterkte en stijfheid (modulus) van de vezel. Hoe hoger het nummer, hoe sterker de vezel per vierkante millimeter doorsnede. Maar, en dat is belangrijk, sterker betekent niet automatisch beter voor jouw fiets. Daar komen we zo op terug.

In de werkplaats in Valkenswaard werken we dagelijks met carbon frames. Bas en ik zien het verschil in de praktijk: hoe een frame reageert op krachten, hoe het zich gedraagt in bochten, hoe het aanvoelt als je uit het zadel gaat. Die eigenschappen worden bepaald door een combinatie van vezeltype, layup en framevorm, niet door het T-nummer alleen.

De drie vezeltypen: T700, T800 en T1000

Laten we de drie meest voorkomende carbon vezels naast elkaar zetten. De specificaties komen rechtstreeks van Toray’s eigen datasheets.

T700S — de standaard

T700S is de meest gebruikte koolstofvezel in de fietsindustrie. Het is een standaard modulus vezel met een treksterkte van 4.900 MPa en een modulus van 230 GPa. Veel fietsen in het middensegment gebruiken T700 als basis. Het is betrouwbaar, goed te verwerken en biedt een solide balans tussen sterkte, stijfheid en prijs.

T800H — intermediate modulus

T800H is een stap omhoog. De treksterkte stijgt naar 5.490 MPa en de modulus springt naar 294 GPa — dat is 28% stijver dan T700. Oorspronkelijk ontwikkeld voor de luchtvaart (het wordt onder andere gebruikt in de Boeing 787), biedt T800 een betere verhouding tussen sterkte en gewicht. Je kunt met minder materiaal dezelfde sterkte bereiken, wat lichtere frames mogelijk maakt.

Bij Aeross gebruiken we T800 carbon voor de Gravel X. De reden: T800 biedt de stijfheid die je wilt op een gravelfiets; responsief genoeg voor op de weg, maar met voldoende veerkracht voor onverhard terrein.

T1000G — de sterkste vezel

T1000G is Toray’s vlaggenschip. De treksterkte komt uit op 6.370 MPa — 16% sterker dan T800 en 30% sterker dan T700. De modulus is gelijk aan T800: 294 GPa. Het grote verschil zit in de elongatie (rek voor breuk): 2,2% versus 1,9% voor T800. Dat betekent dat T1000 niet alleen sterker is, maar ook iets meer vervorming aankan voordat het bezwijkt.

Onze Aero Two en Endurance worden gebouwd met T1000 carbon. Bij een racefiets en een lichtgewicht endurance frame telt elke gram, en T1000 maakt het mogelijk om wanddiktes dunner te houden zonder in te leveren op sterkte.

T800 vs T1000: de vergelijking

Waarom de layup belangrijker is dan het T-nummer

Hier wordt het interessant, en hier gaan veel marketingverhalen de mist in. Een frame is niet simpelweg “T1000 carbon”. Een frame bestaat uit tientallen lagen koolstofvezel, elk in een specifieke richting gelegd, met een specifieke dikte, op een specifieke plek in het frame. Dat noemen we de layup.

Stel je een carbon buisprofiel voor als een stapel vellen papier die je om een mal wikkelt. Elk vel (prepreg) heeft vezels die in een richting lopen. Door de hoek van die vezels te varieren; 0 graden, 30 graden, 45 graden, 90 graden, bepaal je hoe het frame zich gedraagt onder verschillende krachten:

• 0 graden (lengterichting): Maximale stijfheid in de lengterichting van de buis. Goed voor trekkracht en drukbelasting.
• 45 graden: Weerstand tegen torsie (verdraaien). Belangrijk voor stuurprecisie en stabiliteit in bochten.
• 90 graden (dwars): Weerstand tegen laterale krachten. Voorkomt dat de buis ingedrukt wordt.

Een goed ontworpen layup combineert deze hoeken in de juiste verhoudingen, op de juiste plekken. Het onderste deel van een frame (trapas, onderbuis, chainstay) is doorgaans stijver gelegd, omdat daar de grootste krachten optreden als je trapt. Het bovenste deel (bovenbuis, zadelpen) kan bewust iets flexibeler zijn voor comfort.

Twee frames van exact hetzelfde carbon (zeg, T800) kunnen totaal anders rijden als de layup verschilt. En omgekeerd: een slim ontworpen T800-frame kan beter presteren dan een matig ontworpen T1000-frame.

UD versus geweven carbon: wat is het verschil?

Naast het vezeltype speelt ook de weefstructuur een rol. Je ziet twee soorten:

Unidirectional (UD)

Bij UD lopen alle vezels in dezelfde richting. Dat levert de maximale sterkte en stijfheid op in die richting, tot twee keer zo sterk als geweven carbon. Het nadeel: in de dwarsrichting is UD zwak. Daarom worden meerdere lagen UD in verschillende hoeken gestapeld. Vrijwel alle moderne raceframes gebruiken UD als basis.

UD-carbon herken je aan de gladde, richting-loze uitstraling. Geen zichtbaar ruitpatroon.

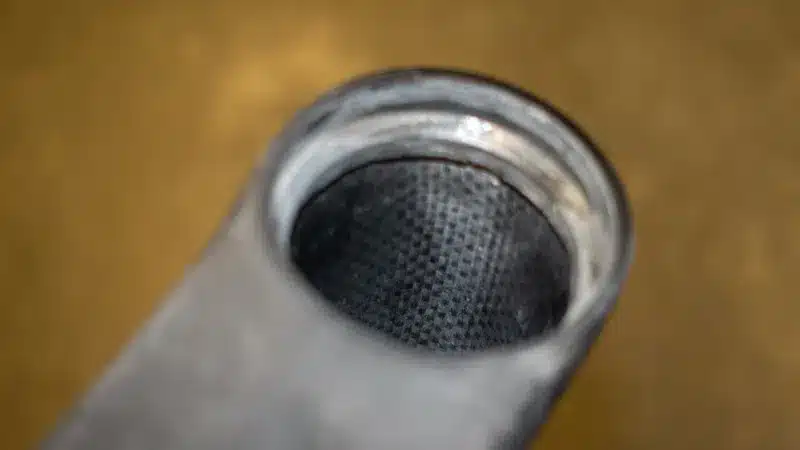

Geweven carbon (3K, 12K)

Bij geweven carbon worden bundels vezels (tows) over en onder elkaar gevlochten. 3K betekent 3.000 filamenten per tow, 12K betekent 12.000. Het bekende ruitpatroon dat je op veel carbon frames ziet, is geweven carbon, vaak als cosmetische buitenlaag.

Geweven carbon is iets minder sterk en stijf dan UD, maar biedt betere weerstand tegen impact en delaminatie. In de praktijk gebruiken framebouwers geweven lagen op strategische plekken: rondom het balhoofd voor torsieweerstand, of als buitenlaag voor bescherming.

Wat de grote merken doen

De meeste grote fietsmerken communiceren niet in T-nummers. Ze gebruiken eigen benamingen:

• Trek: OCLV Carbon (Optimum Compaction Low Void). Beschikbaar in 500, 700 en 800 Series — waarbij 800 het lichtst en stijfst is.
• Specialized: FACT Carbon (Functionally Advanced Composite Technology). FACT 12r is het topniveau.
• Canyon: CFR (Canyon Factory Racing), CF SLX en CF SL — drie niveaus van hoog naar instap.
• Cervelo: Gebruikt verschillende carbon grades afhankelijk van het model, maar communiceert dat zelden specifiek.

Achter die merknamen zitten combinaties van Toray-vezels (en soms Mitsubishi of Hexcel). De exacte mix is bedrijfsgeheim. Wat je als consument moet weten: het T-nummer van de vezel is slechts een deel van het verhaal. De layup, de harsverhouding, de compactie (hoeveel luchtbelletjes er in het composiet zitten) en de framevorm bepalen samen hoe de fiets rijdt.

Hoe kies je het juiste carbon frame?

Veelgestelde vragen over carbon frames

Is een T1000-frame altijd beter dan T800?

Nee. T1000-vezel is sterker, maar het frame is meer dan alleen de vezel. De layup, framevorm en verwerking bepalen samen het rijgedrag. Een goed ontworpen T800-frame kan in de praktijk beter presteren dan een matig ontworpen T1000-frame. Het gaat om het totaalplaatje.

Hoe lang gaat een carbon frame mee?

Bij normaal gebruik en goed onderhoud gaat een carbon frame tientallen jaren mee. Carbon vermoeit niet zoals aluminium, het kent geen vermoeiingsgrens in de praktijk. Waar je op moet letten: impactschade (een harde klap of val) en UV-blootstelling (daarom is goede lak belangrijk). Regelmatig je frame inspecteren op scheurtjes of beschadigingen is verstandig, vooral na een val.

Kan ik een carbon frame laten repareren?

Ja, in veel gevallen wel. Kleine impactschade kan worden gerepareerd door een specialist. Bij grotere schade is het belangrijk om een professionele beoordeling te laten doen. Wij kunnen je hierbij adviseren — neem contact op als je twijfelt over de staat van je frame.

Merk ik het verschil tussen T800 en T1000 op de weg?

Eerlijk? Voor de meeste rijders is het verschil subtiel. Je merkt het vooral in de directheid van het frame als je uit het zadel gaat; een T1000-frame voelt iets scherper aan bij hoge belasting. Maar factoren als framemaat, geometrie, wielkeuze en bandendruk hebben meer invloed op hoe de fiets aanvoelt dan het verschil tussen T800 en T1000.

Wat wij ervan vinden

Na jaren werken met carbon frames hebben we een nuchtere kijk. T-nummers zijn belangrijk, maar ze zijn niet het hele verhaal. Wat wij belangrijk vinden bij het kiezen van de juiste vezel voor een frame:

• Toepassing bepaalt de keuze. Gravel? T800 biedt de juiste balans. Race? T1000 haalt het maximale eruit.
• Layup is koning. De vezelrichting, het aantal lagen en de plaatsing daarvan bepalen hoe het frame rijdt. Dat is waar het echte engineering zit.
• Fit gaat boven specs. Een frame dat perfect past, rijdt altijd beter dan een frame met indrukwekkende specificaties maar een verkeerde maat.

Als je meer wilt weten over hoe wij onze frames opbouwen, of als je benieuwd bent welk carbon type bij jouw rijstijl past — kom langs in de werkplaats in Valkenswaard. We laten je graag het verschil voelen.
